系列特征
●小体积,大力距,响应快,

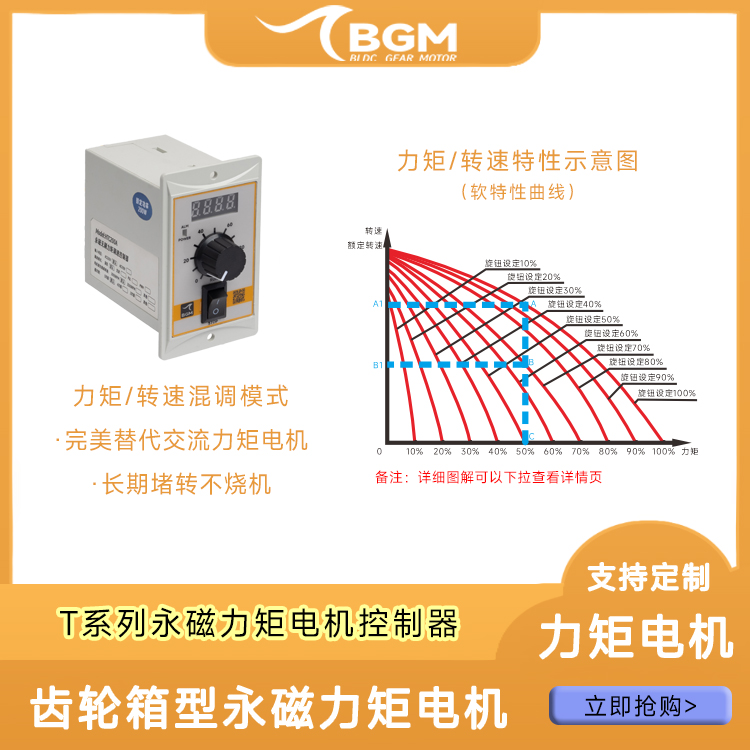

●可同时进行力矩与转速调节
●简单易用不烧机
●经过168小时堵转测试
●封闭精铸外观,多种安装型式
●可同时进行力矩与转速调节
●简单易用不烧机
●经过168小时堵转测试
●封闭精铸外观,多种安装型式
系列命名规则
TM | 80 | P | 30 | H |
永磁力矩电机 | 电机法兰面尺寸 | 减速箱类别 | 输出功率 | 电压 |
60:60*60 | S:光轴电机 | 30:30W | L:低压 | |
80:80*80 | P:行星减速箱 | 60:60W | H:高压 | |
90:90*90 | G:平行轴减速箱 | 120:120W | ||
104:104*104 | L:L型减速箱 | 200:200W | ||
R:R型减速箱 | 400:400W | |||
750:750W |
系列产品列表
系列 | 减速 | 电源 电压 V | 输出 功率 W | 电机 力矩 N.m | 可调最高转速(rpm) | 可调最低转速(rpm) | 最大可调力矩(nm) | 最小可调力矩(nm) | 适配力矩控制器 | 资料 下载 | |
面板型 | 机箱型 | ||||||||||
57系列 | TM57S30H | AC220 | 30 | 0.1 | 3000 | 150 | 0.1 | 0.005 | TH60A | HGTC 200A | |
HTC60B+DSV01 | |||||||||||
TM57S60H | AC220 | 60 | 0.2 | 3000 | 150 | 0.2 | 0.01 | TH60A | HGTC 200A | ||
HTC60B+DSV01 | |||||||||||
86系列 | TM86S60H | AC220 | 60 | 0.2 | 3000 | 150 | 0.2 | 0.01 | TH200A | HGTC 200A | |
HTC200B+DSV01 | |||||||||||
TM86S120H | AC220 | 120 | 0.4 | 3000 | 150 | 0.4 | 0.02 | TH200A | HGTC 200A | ||
HTC200B+DSV01 | |||||||||||
TM86S200H | AC220 | 200 | 0.67 | 3000 | 150 | 0.67 | 0.034 | TH200A | HGTC 200A | ||
HTC200B+DSV01 | |||||||||||
TM86S400H | AC220 | 400 | 1.33 | 3000 | 150 | 1.33 | 0.034 | TH200A | HGTC 400A | ||
HTC200B+DSV01 | |||||||||||
TM86S750H | AC220 | 750 | 2.5 | 3000 | 150 | 2.5 | 0.125 | TH750A | HGTC 750A | ||
HTC750B+DSV01 |
