系列特征
●L型输出，适合不同安装场景
●节省空间，安装更加方便
●速比更高，允许力矩更大
●封闭精铸外观，美观耐用
●对插接线，免除接线线序烦恼
●节省空间，安装更加方便
●速比更高，允许力矩更大
●封闭精铸外观，美观耐用
●对插接线，免除接线线序烦恼
系列命名规则
| 2GN | X | LC - | 60BLK | 03 | 30 | -220 | - | 21AC |
| 减速箱安装法兰尺寸 | 减速箱速比 | L型减速箱 | 电机法兰面尺寸 | 输出功率 | 额定转速 | 额定电压 | 特征码 | |
| 2GN:60*60 | 60：60*60 | 03:30W | 30:3000RPM | 24:DC24V | ||||
| 4GN:80*80 | 80：80*80 | 06:60W | 220:AC220V | |||||
| 5GU:90*90 | 90：90*90 | 12:120W | ||||||
| 6GU:104*104 | 104：104*104 | 20:200W | ||||||
| 40:400W | ||||||||
| 75:750W |
系列产品列表

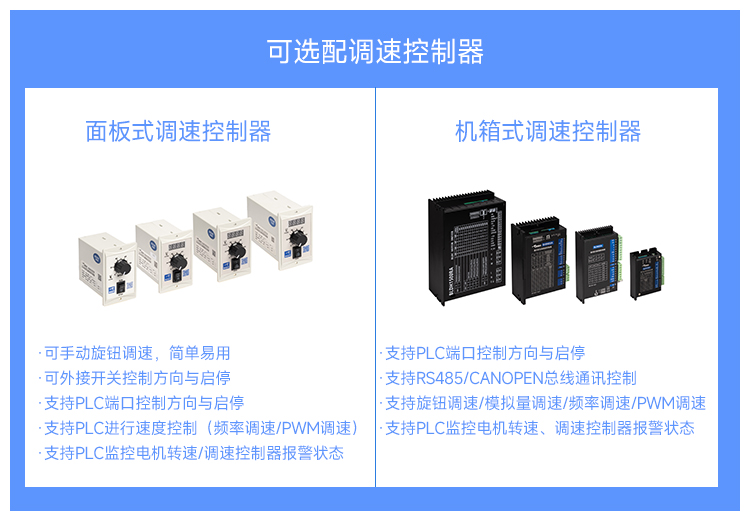

| 系列 | 减速电机型号 | 电源 电压 V | 输出 功率 W | 额定 电流 A | 电机 转速 RPM | 电机 扭矩 N.m | 电机 重量 KG | 减速比 | 适配调速控制器 | 资料 下载 | |||
| 面板型 | 机箱型 | ||||||||||||
| 60系列 | 2GNXL C60BLK0330-24-21AC | DC24 | 30 | 1.3 | 3000 | 0.1 | 0.5 | 3~200 | EBD80A | BLR60A |
| ||
2GNXLC 60BLK0630-24-21AC | DC24 | 60 | 2.5 | 3000 | 0.2 | 0.5 | 3~200 |
| |||||
2GNXLC 60BLK0330-220-21AC | AC220 | 30 | 0.5 | 3000 | 0.1 | 0.5 | 3~200 | EHD60A | BHR60A |
| |||
2GNXLC 60BLK0630-220-21AC | AC220 | 60 | 0.5 | 3000 | 0.2 | 0.5 | 3~200 |
| |||||
| 80系列 | 4GNXL -80BLK0630-24-21AC | DC24 | 60 | 2.5 | 3000 | 0.2 | 0.75 | 3~200 | EBD80A | BLR120A |
| ||
4GNXLC 80BLK1230-24-21AC | DC24 | 120 | 5A | 3000 | 0.4 | 0.75 | 3~200 | ELD120A |
| ||||
4GNXLC 80BLK0630-220-21AC | AC220 | 60 | 1.0 | 3000 | 0.2 | 0.75 | 3~200 | EHD60A | BHR60A |
| |||
4GNXLC 80BLK1230-220-21AC | AC220 | 120 | 1.5 | 3000 | 0.4 | 0.75 | 3~200 | EHD200B | BHR200A |
| |||
| 90系列 | 5GUXL -90BLK1230-24V-21AC | DC24 | 120 | 3.8 | 3000 | 0.4 | 1.3 | 3~200 | ELD120A | BLR400A |
| ||
5GUXLC 90BLK2030-24V-21AC | DC24 | 200 | 8.3 | 3000 | 0.6 | 1.3 | 3~200 | EMD400A |
| ||||
5GUXLC 90BLK1230-220-21AC | AC220 | 120 | 1.5 | 3000 | 0.4 | 1.3 | 3~200 | EHD200B | BHR400A |
| |||
5GUXLC 90BLK2030-220-21AC | AC220 | 200 | 2.0 | 3000 | 0.6 | 1.3 | 3~200 |
| |||||
| 104系列 | 6GUXL -104BLK2030-220-21AC | AC220 | 200 | 0.9 | 3000 | 0.67 | 2.7 | 3~200 | EHD200B | BHR400A |
| ||
6GUXLC 104BLK4030-220-22AC | AC220 | 400 | 1.8 | 3000 | 1.3 | 2.7 | 3~200 | EHD400B |
| ||||
6GUXLC 104BLK7530-220-23AC | AC220 | 750 | 3.4 | 3000 | 2.39 | 2.7 | 3~200 | EHD750B | BHR750A |
| |||
●表中扭矩值为电机基座原始扭力，非实际输出扭力。电机重量不含减速箱重量
●减速后的输出扭矩=电机扭矩*减速比*效率;额定输出转速=3000/减速机速比;最小输出转速=150/减速机速比
