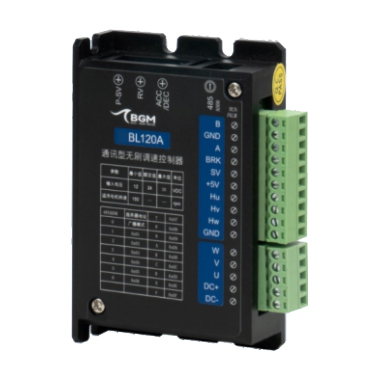

机箱式调速控制器

BLDC SPEED CONTROLLER

型号BL120A

电压DC24V

产品特性
机箱安装,节省空间
多种调试方式可选
加减速时间可调,运行更平稳
可与上位机联动
外部PWM信号调速
技术服务热线

15989647967

性能参数表

型号

BL120A

安装方式

机箱式

电源电压

DC24V

适配无刷调速电机功率

≤120W

调速范围

150~3000RPM

使用环境

-20℃~﹢55℃(无结露)

调速方式

内/外置电位器/模拟量/PWM


安装孔位尺寸(单位mm)

http://bgm-tech.com.cn/upload/202404160327613508.jpg


功能设定

●启动与停止:直接调速(RV 旋钮或者 SV端)可以让电机运转。刹车:断开或连接 BRK 端和 GND 端的连接线可控制电机的自然运行和快速停 止。

●当 BRK 和 GND 端短接时,电机快速停止;反之电机正常运行。通过在 GND 与 BRK 之间接入开关或使用 PLC 等控制其通断,即可实现电 机运行与快速停止的切换。

●方向控制:F/R与GND不接为电机正转,F/R与GND短接电机反转。

调速方式

●内置电位器RV调速:顺时针旋转内置调速电位器 RV,电机开始运行。继续顺时针旋转,电机速度增大。逆时针旋转内置电位器RV,电机速度减 小;逆时针调至极限位置,此时内置调速电位器RV会关闭,电机停止运行—图示1。

●外部电位器调速:请使用电阻值为10KΩ的电位器。电位器中间引出端连接SV端,两侧的引出端分别连接+5V/GND端—图示2。

外部模拟信号调速 DC0-5V输入:当需要切换到外部模拟量控制转速模式时,内置电位器 RV 必须处于关闭状态。

●PWM调速:推荐调速范围 5%~96%,高电平5V,低电平0V,频率3KHZ~15KHZ。

http://bgm-tech.com.cn/upload/202404160333813209.jpg
