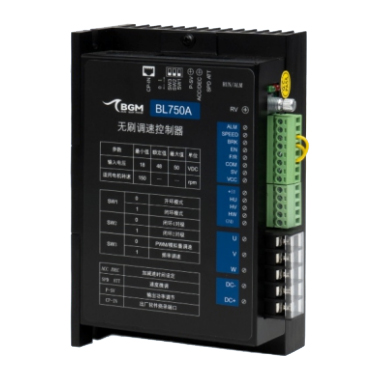

BLDC SPEED CONTROLLER
型号BL750A
电压DC48V
15989647967
型号 | BLR300A |
安装方式 | 机箱式 |
电源电压 | DC24V/DC48V |
适配无刷调速电机功率 | ≤150W/≤300W |
调速范围 | 150~3000RPM |
使用环境 | -20℃~﹢55℃（无结露） |
调速方式 | 内/外置电位器/模拟量/RS485 |
控制功能 | RS485协议控制 |
●加、减速时间设定：通过电位器ACC/DEC设置电机的加速时间和减速时间。
●电机极对数设定：为了更好地匹配不同极对数的直流无刷电机，可通过SW2设定电机的极对数。
●开/闭环控制设定：通过SW1选择开、闭环控制。0N=闭环控制: OFF=开环控制。注意:闭环控制的时候请根据对应电机极数设定SW2。
●启动与停止：EN端与COM端的出厂设定是将EN端与COM端相连（为电机运行状态）。
●快速停止：BRK端与COM端的出厂设定是BRK端与COM端相连（为电机运行状态）。
●方向控制：F/R端和COM端的出厂设定是F/R端和COM端并未相连时电机正转，F/R端和COM端相连时电机反转。

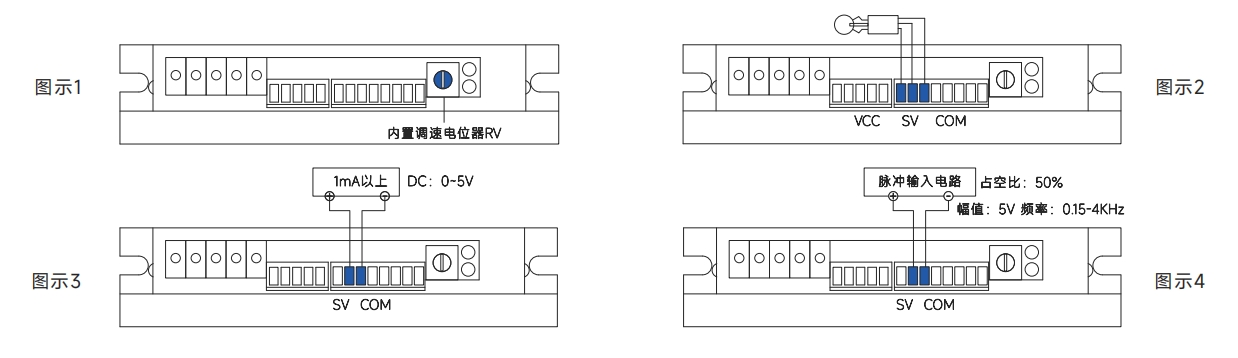

●内置电位器RV调速：顺时针旋转内置调速电位器 RV，电机开始运行—图示1。
●外部电位器调速：请使用电阻值为10KΩ的适合电位器。电位器中间引出端连接SV端，两侧的引出端分别连接VCC、COM端—图示2。
●外部模拟信号调速DC0-5V：当需要切换到外部SV输入控制转速模式时，内置电位器RV必须处于关闭状态—图示3。
●使用脉冲频率调速：应打下SW3为ON状态内置电位器RV必须处于关闭状态—图示4。
