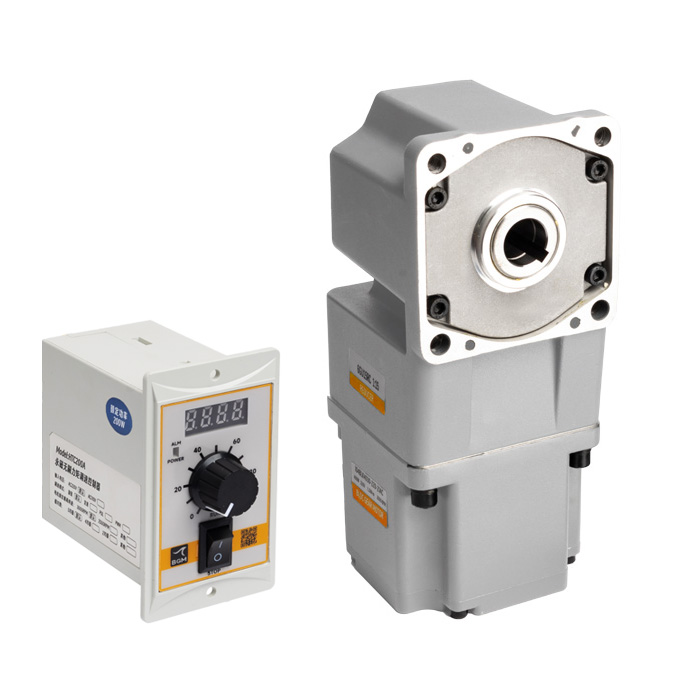

RC-MODEL GEARED PERMANENT-MAGNET TORQUE MOTOR
机座号104MM
功率200~750W
15989647967
| 系列 | 减速 | 电源 电压 V | 输出 功率 W | 电机 力矩 N.m | 可调最高转速（rpm） | 可调最低转速（rpm） | 最大可调力矩（nm） | 最小可调力矩（nm） | 可选减 速箱速比 | 适配力矩控制器 | ||
| 面板型 | 机箱型 | |||||||||||
| 104系列 | TM104R200HXX | AC220 | 200 | 0.67 | 3000/减速箱速比 | 100/减速箱速比 | 0.67*速比* 0.8 | 0.034*速比 *0.8 | 5/10/20/ 36/50 | TH200A | HGTC200A | |
| HTC200B+DSV01 | ||||||||||||
| TM104R400HXX | AC220 | 400 | 1.33 | 3000/减速箱速比 | 100/减速箱速比 | 1.33*速比* 0.8 | 0.068*速比 *0.8 | 5/10/20/ 36/50 | TH400A | HGTC200A | ||
| HTC400B+DSV01 | ||||||||||||
| TM104R750HXX | AC220 | 750 | 2.5 | 3000/减速箱速比 | 100/减速箱速比 | 2.5*速比* 0.8 | 0.125*速比 *0.8 | 5/10/20/ 36/51 | TH750A | HGTC200A | ||
| HTC750B+DSV01 | ||||||||||||
| 减速比 | 1:5 | 1:10 | 1:20 | 1:36 | 1:50 | ||
| 最高转速RPM | 600 | 300 | 150 | 83 | 60 | ||
| 最低转速RPM | 20 | 10 | 5 | 2.8 | 2 | ||
| 可调力矩N.m | 200W | 最大力矩 | 2.68 | 5.38 | 10.72 | 19.30 | 26.80 |
| 最小力矩 | 1.14 | 0.27 | 0.54 | 0.98 | 1.36 | ||
| 400W | 最大力矩 | 5.32 | 10.64 | 21.28 | 38.30 | 53.20 | |
| 最小力矩 | 0.27 | 0.54 | 1.09 | 1.96 | 2.72 | ||
| 750W | 最大力矩 | 10.00 | 20.00 | 40.00 | 72.00 | 100.00 | |
| 最小力矩 | 0.50 | 1.00 | 2.00 | 3.60 | 5.00 | ||
●表中转速是以电机的平均转速为基数除以减速比而算出的数值，实际转速将随负载大小而变化
●表中列出的减速比的减速箱都是现货，其余减速比可以定制。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
U | V | W | 5V | HU | HV | HW | GND |
粗黄 | 粗绿 | 粗蓝 | 细红 | 细黄 | 细绿 | 细蓝 | 细黑 |
