面板式调速控制器

PANEL TYPE BLDC SPEED CONTOLLER

型号EH60A

电压AC220V

产品特性
电源内置,交流输入
可驱动DC24V无刷电机
旋钮调速,操作简单
性能可靠,接线简单
低速效果好,寿命更持久
技术服务热线

15989647967

性能参数表

型号

EH60A

安装方式

面板式

电源电压

单相220V/单相110V

适配无刷调速电机功率

≤60W/≤30W

调速范围

150~3000RPM

使用环境

-10℃~﹢45℃(无结露)

速度信号来源

面板旋钮调速

控制功能

外接方向与启停/PLC控制


安装孔位尺寸(单位mm)

http://bgm-tech.com.cn/upload/202404160207400191.png


换向功能

●出厂默认为正转,需要设置为反转的,请将短接线从CW位置替换到CCW位置,即将CCW与GND短接即可实现电机反转。

同时短接CW、CCW与GND端口时,电机为刹车状态。

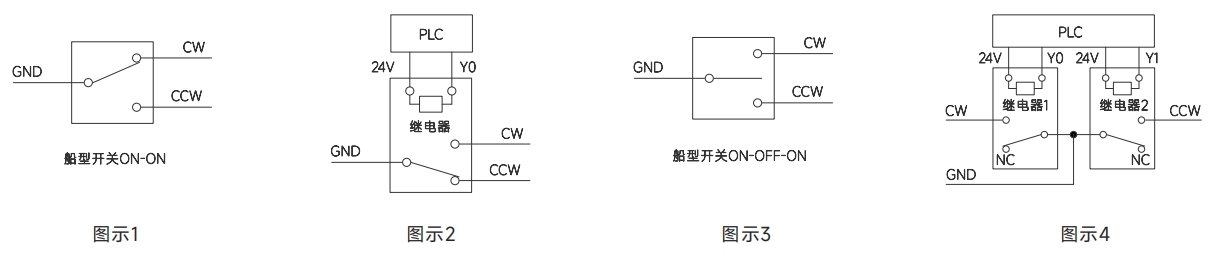

手动方向切换的场合,应选用船型开关,推荐使用(型号KCD1 250V6A-3脚2档开关)—图示1。

●通过PLC/上位机对方向进行切换的场合,需在CW与GND及CCW与GND之间分别连接继电器,由PLC通过继电器对电机方向进行控制切换—图 示2。

启停功能

使用面板上的启停开关进行启停与关断。

通过切断CW与GND之间以及CCW与GND之间的连接来进行关断,推荐使用(型号KCD1 250V6A-3脚3档开关)—图示3。

通过继电器使用PLC进行启停控制的场合,与方向切换场合一样,只需同时切断两个方向的继电器连接即可实现启停关断—图示4。

http://bgm-tech.com.cn/upload/202404160232800952.jpg
