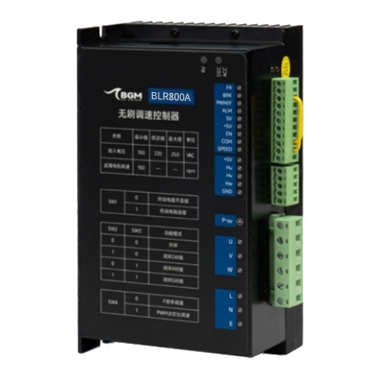

机箱式调速控制器

BLDC SPEED CONTROLLER

型号BLR800A

电压DC48V/DC24V

产品特性
机箱安装,节省空间
多种调试方式可选
加减速时间可调,运行更平稳
可与上位机联动
RS-485通讯多轴控制
技术服务热线

15989647967

性能参数表

型号

BLR800A

安装方式

机箱式

电源电压

DC48V/DC24V

适配无刷调速电机功率

≤800W/≤400W

调速范围

150~3000RPM

使用环境

-20℃~﹢55℃(无结露)

调速方式

内/外置电位器/模拟量/PWM/脉冲频率

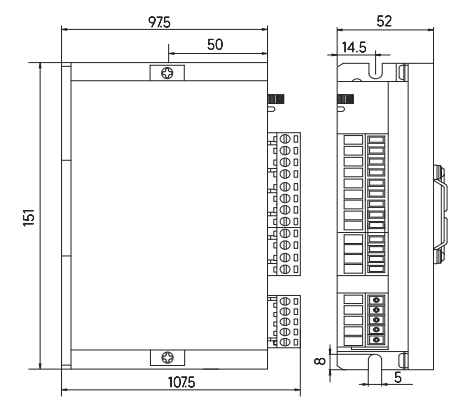

安装孔位尺寸(单位mm)

http://bgm-tech.com.cn/upload/202404160349501406.jpg


功能设定

●加、减速时间设定:通过电位器ACC/DEC设置电机的加速时间和减速时间。

电机极对数设定:为了更好地匹配不同极对数的直流无刷电机,可通过SW2,SW3设定电机的极对数。

启动与停止:EN端与COM端的出厂设定是将EN端与COM端相连启动,将EN端与COM端断开电机自由停止。

快速停止:BRK端与COM端的出厂设定是BRK端与COM端默认断开运行,将BRK端与COM端短接电机立即停止。

方向控制:F/R端和COM端的出厂设定是F/R端和COM端并未相连电机正转,F/R端和COM端相连电机反转。

输出信号:可进行速度信号输出与报警信号输出。

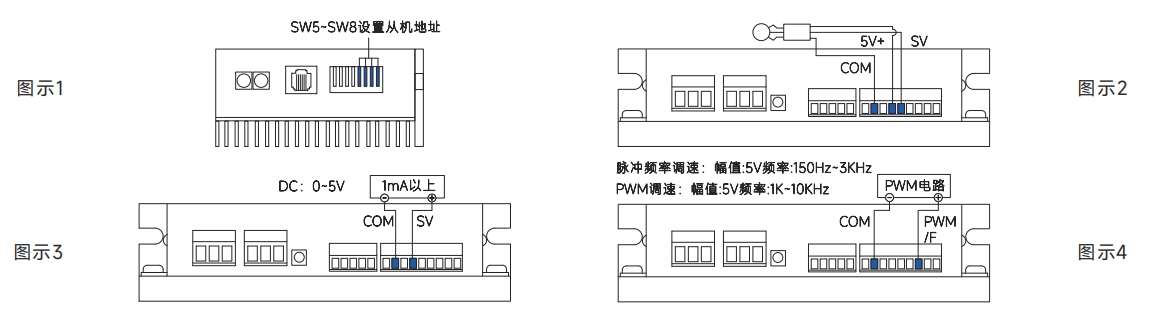

调速方式

●内置电位器RV调速:顺时针旋转内置调速电位器 RV,电机开始运行。

RS485调速:拨码开关中SW5~SW8的作用是设置从机地址,设置方式-图示1。详细设置请参考产品说明书。

外部电位器调速:请使用电阻值为10KΩ的适合电位器。电位器中间引出端连接SV端,两侧的引出端分别连接VCC、COM端-图示2。

外部模拟信号调速DC0-5V:当需要切换到外部SV输入控制转速模式时,内置电位器RV必须处于关闭状态-图示3。

使用脉冲频率/PWM调速:当SW4为OFF状态为频率调速,当SW4为ON状态为PWM调速,内置电位器RV必须处于关闭状态-图示4。

http://bgm-tech.com.cn/upload/202404160353453723.jpg
