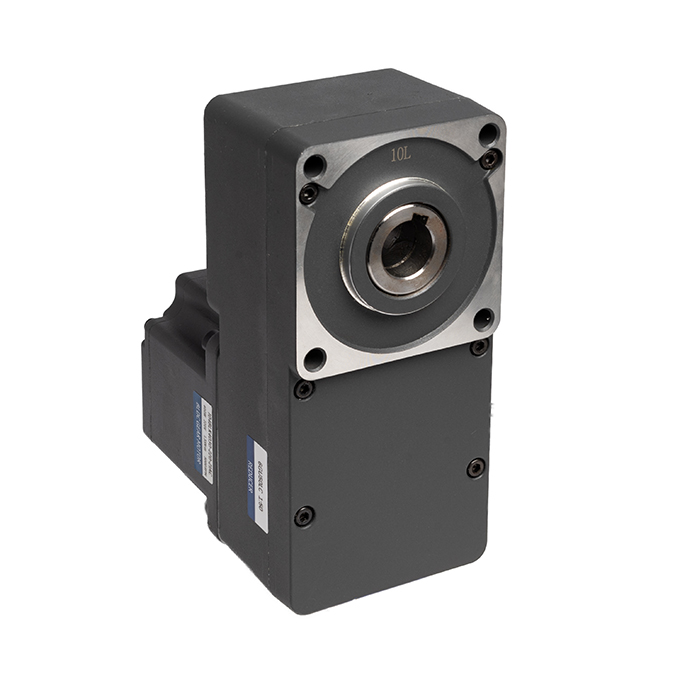

L-MODEL BLDC GEARED MOTOR
机座号104mm
功率200~750W
15989647967
减速电机型号 | 电源电压 V | 输出功率 W | 额定电流 A | 电机转速 RPM | 电机扭矩 Nm | 推荐最大速比 Max | 电机重量 Kg | 适配调速控制器 |
6GUXLC-104BLK2230-220-21AC | AC220 | 200 | 0.9 | 3000 | 0.67 | 200 | 2.0 | |
6GUXLC-104BLK4030-220-21AC | AC220 | 400 | 1.8 | 3000 | 1.30 | 200 | 2.0 | |
6GUXLC-104BLK7530-220-21AC | AC220 | 750 | 3.4 | 3000 | 2.39 | 100 | 2.6 |
●表中扭矩值为电机基座原始扭力，非实际输出扭力。重量为电机基座重量，配合减速机后重量为6.6/7.2KG。 调
●*为可选速比型号；减速后的输出扭矩=电机扭矩*减速比*效率；额定输出转速=3000/减速机速比；最小输出转速=150/减速机速比。
减速比 | 5* | 10* | 15 | 20* | 25 | 30 | 50* | 100 | 200 | |
最高转速RPM | 600 | 300 | 200 | 150 | 240 | 120 | 60 | 30 | 15 | |
转矩 N.m | 200W | 2.7 | 5.4 | 8.0 | 10.8 | 13.4 | 16.0 | 26.8 | 53.6 | 107.2 |
400W | 5.4 | 10.8 | 16.0 | 21.6 | 26.8 | 32.0 | 53.6 | 107.2 | 110.0 | |
750W | 9.6 | 19.1 | 28.7 | 38.2 | 47.8 | 57.4 | 95.6 | 110.0 | 110.0 | |
●表中转速是以电机的平均转速为基数除以减速比而算出的数值。实际转速将随负载大小而变化。
●*为现货速比型号，其他为特殊速比型号，如需非表中速比型号依可特殊定制。
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
U | V | W | 5V | HU | HV | HW | GND |
粗黄 | 粗绿 | 粗蓝 | 细红 | 细黄 | 细绿 | 细蓝 | 细黑 |
