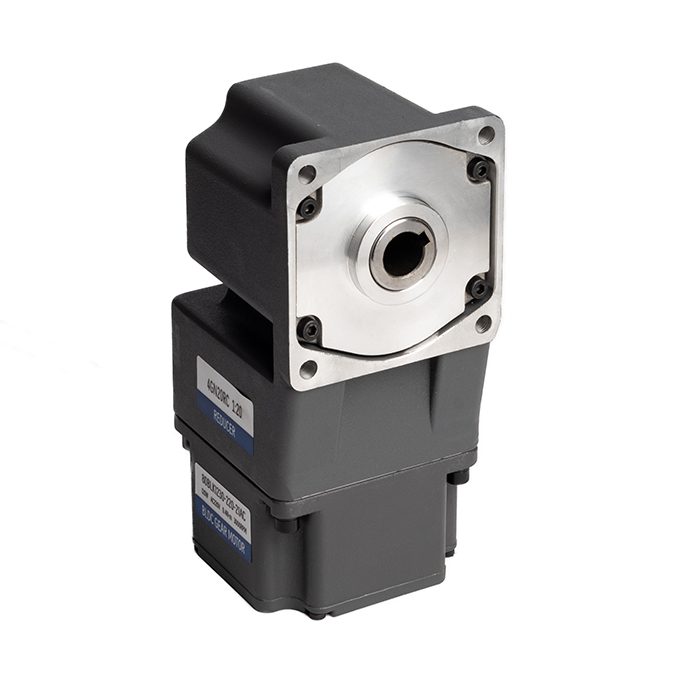

R型减速箱调速电机

R-MODEL BLDC GEARED MOTOR

机座号80mm

功率60~120W

产品特性
●直角输出，节省安装空间
●合金齿轮，提高使用寿命
●封闭精铸外壳，美观耐用
●低速大扭矩，更宽调速范围
●对插接线，免除接线繁扰
技术服务热线

15989647967

●电机型号/参数对照表

减速电机型号

电源电压

V

输出功率

W

额定电流

A

电机转速

RPM

电机扭矩

Nm

推荐最大速比

Max

电机重量

Kg

适配调速控制器

4GNXRC-80BLK0630-24-21BC

DC24

60

2.5

3000

0.2

60

0.75

ELD120A/BLR120A

4GNXRC-80BLK0930-24-21BC

DC24

90

3.8

3000

0.3

40

0.75

ELD120A/BLR120A

4GNXRC-80BLK1230-24-21BC

DC24

120

5.0

3000

0.4

25

0.75

ELD120A/BLR120A

4GNXRC-80BLK0630-220-21BC

AC220

60

0.3

3000

0.2

60

0.75

EH200A/EHD200A

4GNXRC-80BLK0930-220-21BC

AC220

90

0.4

3000

0.3

40

0.75

EH200A/EHD200A

4GNXRC-80BLK1230-220-21BC

AC220

120

0.5

3000

0.4

25

0.75

EH200A/EHD200A

●表中扭矩值为电机基座原始扭力，非实际输出扭力。重量为电机基座重量，配合减速机后重量为1.5KG。

●*为可选速比型号；减速后的输出扭矩=电机扭矩*减速比*效率；额定输出转速=3000/减速机速比；最小输出转速=150/减速机速比。


●减速箱减速比/性能对照表

减速比

3*

5*

7.5*

10*

12.5

15*

18

20*

25

30

36

40

50

60

最高转速RPM

1000

600

400

300

240

200

166

150

120

100

83

75

60

50

转矩

N.m

60W

0.5

0.8

1.2

1.6

2.0

2.4

2.9

3.2

4.0

4.8

5.7

6.4

8.0

8.0

90W

0.7

1.2

1.8

2.4

3.0

3.6

4.3

4.8

6.0

7.2

8.0

8.0

8.0

8.0

120W

1.0

1.6

2.4

3.2

4.0

4.8

5.8

6.4

8.0

8.0

8.0

8.0

8.0

8.0

●表中转速是以电机的平均转速为基数除以减速比而算出的数值。实际转速将随负载大小而变化。

●*为现货速比型号，其他为特殊速比型号，如需非表中速比型号依可特殊定制。


●外形尺寸（单位mm）



●线序图

1

2

3

4

5

6

7

8

U

V

W

5V

HU

HV

HW

GND

粗黄

粗绿

粗蓝

细红

细黄

细绿

细蓝

细黑
